सीबीडी सिंगल स्क्रू कैपिंग मशीन

मुख्य संरचना और कार्य सिद्धांत

मुख्य प्रदर्शन पैरामीटर

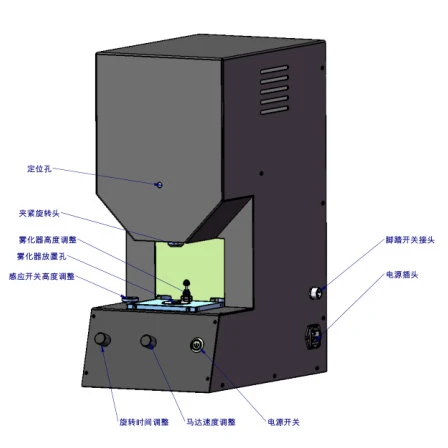

समारोह विवरण

1. फ़ुट स्विच कनेक्टर: मशीन एक एविएशन कनेक्टर का उपयोग करके फ़ुट स्विच (सहायक उपकरण के साथ) से सुसज्जित है। डालें और कस लें;

2. पावर प्लग: मैचिंग पावर कॉर्ड (सहायक उपकरण के साथ) डालें, और सावधान रहें कि यह ढीला न हो;

3. पावर स्विच: सेल्फ-लॉकिंग पावर स्विच;

4. मोटर गति समायोजन: यह घुंडी क्लैंपिंग रोटरी हेड की घूर्णन गति (दक्षिणावर्त) को समायोजित करती है

दक्षिणावर्त दिशा तेज़ है, और विपरीत दिशा धीमी है;

5. रोटेशन समय समायोजन: यह घुंडी (क्लैंपिंग रोटरी हेड) के रोटेशन समय (घड़ी की दिशा में) को समायोजित करती है

दक्षिणावर्त दिशा लंबे समय को इंगित करती है, जबकि विपरीत दिशा कम समय को इंगित करती है;

6. इंडक्टिव स्विच ऊंचाई समायोजन: यह नॉब समायोजित करने के लिए आंतरिक इंडक्टिव स्विच की ऊंचाई को समायोजित करता है

समान लंबाई का एटमाइज़र (घड़ी की दिशा में मतलब ऊपर की ओर, अन्यथा नीचे की ओर);

7. एटमाइज़र प्लेसमेंट होल: जिस एटमाइज़र को छेद में पेंच करना है उसे रखें (एटमाइज़र के बाहर)

यदि व्यास 11 मिमी से अधिक है, तो अतिरिक्त फीडिंग कवर सहायक उपकरण की आवश्यकता होती है), और सिगरेट धारक को सीधा रखा जाना चाहिए;

8. एटमाइज़र ऊंचाई बफर समायोजन: यह बफर विभिन्न लंबाई को समायोजित करने के लिए ऊंचाई को समायोजित करता है

सिगरेट धारक (लंबे सिगरेट धारकों को समायोजित करने के लिए ऊंचाई समायोजित करें, और छोटे सिगरेट धारकों को समायोजित करने के लिए ऊंचाई समायोजित करें);

9. क्लैंपिंग रोटरी हेड: यह क्लैंपिंग रोटरी हेड क्लैंपिंग के लिए एक सिलेंडर और एक मोटर द्वारा संयुक्त रूप से संचालित होता है

और सिगरेट धारक को क्लैंपिंग और कसने के लिए घूर्णन क्रिया;

10. पोजिशनिंग होल: इस होल का उपयोग क्लैंपिंग रोटरी हेड को स्थापित करने के लिए किया जाता है;

11. सेंसर ऊंचाई देखने वाला छेद स्लॉट: इस स्लॉट का उपयोग सेंसर की ऊंचाई देखने के लिए किया जाता है;

12. एयर इनलेट: मशीन का एयर इनलेट 6 मिमी एयर पाइप से सुसज्जित है।
